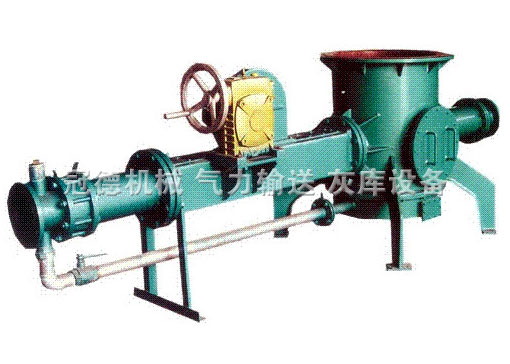

SFJ型输粉机

SFJ型输粉机
SFJ型输粉机

气力输送是利用空气流作为承载介质通过密封管道来输送颗粒及粉状物料的一门技术,郑州冠德机械制造的气力输粉机属于低压稀相气力输送类别,以罗茨风机为动力源,采用气源射流原理利用高速气流的引射作用来输送粉状物料,在输粉机系统输送过程中,空气密度变化小,系统压损小,罗茨风机运行时风量可保持大体不变,在管道阻力增加时,出口压力提高,不易引起管道阻塞。在输送距离300m,提升高度30m范围内使用效果理想,冠德输粉机应用于粉煤灰输送、氧化铝粉输送、干窑灰输送、石灰石粉输送、水泥粉料输送、高岭土输送、焦粉输送、食品级粉状物料、颗粒碎料输送等干燥松散粉状物料的中短距离输送。

郑州冠德机械与国内各大环保类阀门类公司合作供货,气力输灰成套设备用于各大热电企业,比业内同类产品寿命多1-3年。

气力输送使用输粉机的优势
1、设备投资小,用一台输粉机可替代二台仓泵,降低了设备投资。
2、输粉机的用气压力为0.04MPa-0.1MPa,降低了供气压力,节约了耗气量,同时降低了电机功率。
3、降低了维修费用,该系统一次安装调试投运后,基本不用操作,几乎没有维护量,检修工只须定期检查即可。
4、低压气力输送输粉机设备密封性较好,运行可靠,无堵管现象,环境面貌得到完善。
5、冠德机械所选气力输送方案可靠、简单、经济、实用、自动化程度高,减轻劳动强度,节省人力,在全国各地有项目业绩,其中使用单位代表有:华润热电、中岳电力、中联水泥以及各地龙头企业和多个地区地方大中小型热电厂、化工、水泥、氧化铝、生物质电厂等。

SFJ型气流输粉机技术参数
型号 输料管(mm) 输送量(t/h) 风量(m3/min) 风压(kPa) 功率(kW) 输送长度
SFJ75 108 1—3 3—9 40—98 3—15 30—500
SFJ100 133 3—7 9—20 40—98 15—45 30—500
SFJ150 159 7—13 20—36 40—98 45—75 30—500
SFJ200 219 13—18 36—50 40—98 75—90 30—500
SFJ250 273 18—25 50—70 40—98 90—110 30—500
SFJ300 325 25—35 70—98 40—98 110—132 30—500
SFJ400 426 35—45 98—130 40—98 132—220 30—500

气力输粉机是一种新型的低压稀相连续微正压粉状物料气力输送装置,又叫气力输粉器或者气力输粉泵,根据输送量不同常用型号有SFJ75输粉机、SFJ100输粉机、输粉机SFJ150、SFJ200输粉机、SFJ250输粉机、SFJ300输粉机,郑州冠德机械输粉机全程封闭输送、无扬尘、低噪音、指标符合环保要求。
冠德SFJ型输粉机自身所送物料封闭,自然流动下料,整套系统除进气阀及料口蝶阀外,没有其他阀门,操作程序简单,因输粉机没有启动部件,在高寒地区使用亦不会因冷冻而操作失灵、在潮湿地区也不会因潮湿而影响输送,所以在高寒和潮湿地区使用输粉机工况表现良好优势明显。

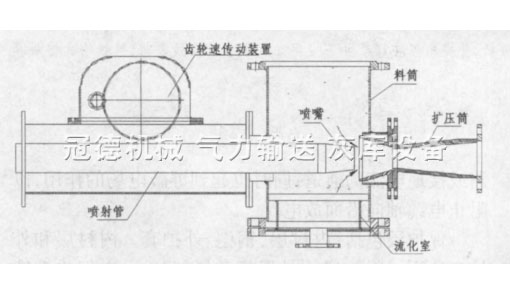

输粉机结构示意图

气力输粉机结构组成
气流输粉机整体结构包括进气部分、活动风管执行机构、扩散气化室、泵体、出料部分;冠德输粉机是由进风管短节、活动风管短节、方箱、蜗轮减速机、泵体、气化室、底风管、缩管、扩压管组成;其中进风管短节与活动风管短节通过法兰连接连接固定,蝶式止回阀固定在法兰连接之间;活动风管短节另一端通过法兰连接与方箱连接固定;方箱另一端与泵体通过进口短节连接固定,泵体另一端通过出口短节装有缩管、扩压管;进风管短节下方通过底风管与气化室相通,气化室上端通过滤布和气化板与泵体下端连成一体。
低压空气经进风管泵体进入扩散气化室,同时底风管进气将扩散室粉料气化,高速气流通过输粉机喷嘴进入扩散室的气流在喷嘴与扩散室形成局部负压,把气化物料吸入输料管,并在扩压管中将空气动能转化为压力,被高速气流输送到卸料点,郑州冠德输粉机应用于各种粉体物料的气力输送项目中。

低压稀相气力输粉机系统是目前热电厂、垃圾焚烧电厂、生物质电厂等除灰量较小的热电企业所青睐的气力除灰系统,同时可用于循环流化床锅炉喷钙脱硫输送项目中,因其投资低使用简便后期维护简单而得到市场大量的使用,气力输粉机采用连续输送,低压大风量,管内流速较低且恒定,因而磨损小,整个系统设备使用寿命长,可以根据现场情况,布置成单泵单管或多泵共管、多泵共气源等型式。

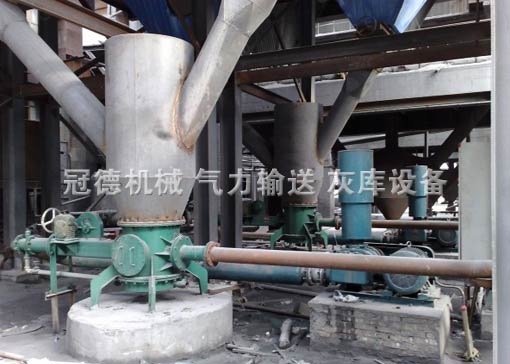

电厂输粉机使用现场

输粉机工作原理
输粉机是利用气流射流作用,使空气带动灰粒把灰送到灰库,气流输粉机工作时的能量来自二部分:一部分是风机的动能,另一部分是料柱的势能。料柱高、势能大、压力大、输送量相应就大,反之则小。输粉机正常工作时保持一定的料位高度,当短时间内收尘下料量增大而输粉机仍正常工作则料位高度自然升高,随着料位高度的提高料压增大势能增加输送量相应就大直到系统自动平衡,当短时间内收尘下料量减少而输粉机仍正常工作则料位高度自然降低,随着料位高度的降低、料减少势能降低、输送量相应就小,直到系统自动平衡。

气力输粉机的泵体结构简单,无常规气力输送工艺中阀门的频繁动作,设备故障率大大降低。由气流输粉机组成的气力输送系统,一般设备数量和种类都较少,使得整个系统简洁可靠。输送管道可以水平、垂直、斜上布置,满足工程千变万化的布置要求。由于该采用了先进的连续输送,利用低压力、大风量,不存在堵管现象,由于该粉料输送泵运转部件有限,配套部件只有罗茨风机,则本体控制只需“启动”和“停机”操作,不需要人工值守,只需巡视。由于工艺系统简单,所配置的控制系统逻辑关系也随之简单、操作维护简单可靠。

气力输送输粉机

低压气力输送输粉机是郑州冠德专业生产的输送设备,同电力科学院、水泥设计院、环境科学院研究所等科研部门合作研制生产的SFJ系列输粉机,在电力、水泥厂、化工、食品、医药等领域得到广泛应用,各项性能指标均优于同类产品。

SFJ系列输粉机是郑州冠德机械设计制造的新型低压稀相气力提升输送设备,该输粉泵与单仓泵、斗式提升机等设备相比具有体积小、风压低、磨损小、易损件少、维修费用低、密封性好、无扬尘、操作简单等特点。冠德气力输粉机适易输送容重1.8以下的各种粉状及颗粒状物料,广泛应用于水泥、电力、冶金、铝业、矿山、食品等行业。

近年来干灰输送大多使用仓泵,就目前运行情况看使用仓泵由于气压高,耗电量大,维修费用高等原因,既污染环境又浪费资源,给储运煤灰带来不便。气力输粉机与仓泵相比具有风压低、操作简单、维修量小等特点,广泛用于电力、水泥、化工等行业,是输送各种粉状物料的理想设备。

气力输粉机相较于传统的粉体输送设备(仓泵)投资小、无故障、维护费用低这是不争的事实。但由于其输送距离限制,制约了其在大型火电厂长距离输送工况下的发展,在此问题上有待进一步研究提高,但总的来说在中短距离输送上是一个极佳的选择。

粉煤灰输送、高岭土输送、氧化铝粉输送、塑料颗粒输送、木屑碎料输送、边角料输送、焦灰粉输送、石灰石粉气力输送等都可使用输粉机,但被输送物料的温度不得超过120℃,含水量不得大于15%。郑州冠德机械是一家专门生产气力输送设备的大型企业,公司近些年生产的SFJ系列输粉机都采用了先进的文丘里原理和特殊的气化腔型,使其获得了无可比拟的性能,欢迎新老用户前来选购。

郑州冠德机械连续三年无客户质量投诉,项目业绩逾近500家;
冠德灰库设备实现库存现货,3天可送货至客户地区;
冠德产品出厂前均经过试机运行和压力测试,让客户采购放心,业主使用满意。

郑州冠德机械生产制造气力输灰设备和灰库配套设备,产品有气力喷射泵、粉体气力输送设备、料封泵、输粉机、送粉机、灰库配套设备508真空压力释放阀、双轴加湿搅拌机、干灰散装机、空气电加热器、150×300气化板气化槽等;坚持“打造高品质、符合环保标准”的生产理念,公司具备完善的质量管理体系,产品出厂前均经过试机运行和压力测试,冠德机械数十年来从事气力输送系统领域工作,具有丰富的设计、制造、安装、调试运行经验。
