GSB型低压连续输送泵

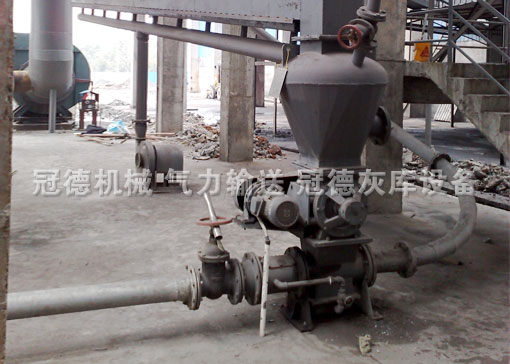

GSB型低压连续输送泵

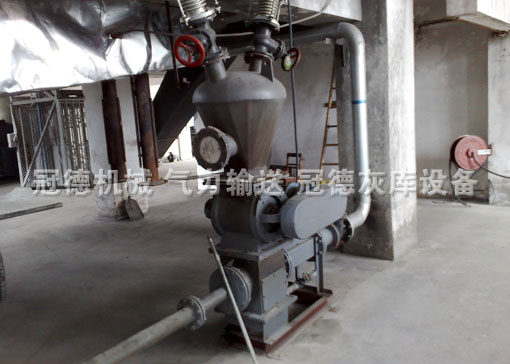

GSB型低压连续输送泵

粉体低压连续输送泵输送系统以罗茨风机为动力气源,运用气固两相流原理,以流态化射流技术和压差原理相结合,使用高速气流的喷吹引射作用来输送粉状物料,属于低压稀相连续输送类别,郑州冠德机械GSB型低压连续输送泵增加了泵体底部气化流化装置,空气射流采用双环式流速差喷射技术,增强了气灰流化效果,具有输送平稳、流速较低无冲击负荷、管道磨损小、设备体积小、无阀门频繁动作、安装高度低、运行费用低、系统投资省、运行可靠等特点,是干灰和粉粒物料中短距离连续喷射输送的理想设备。

郑州冠德机械通过多年生产和运行经验总结,在气力输送技术上不断优化完善,设计制造出G系列气力连续输送泵,与常规连续输送泵不同之处在于旋转给料阀叶片使用耐磨加厚材料铸造而成,连续输送泵锁气器盘根处加了气封,锁气和密封得到加强,确保不返气不泄露,GSB型低压连续输送泵增加了底部气化流化装置,可使粉料充分混合翻滚均匀气化输送,这是其他连续输送泵厂家所不具有的,是郑州冠德机械经过上百个气力输送项目不断研发改进的优质气力输送泵。

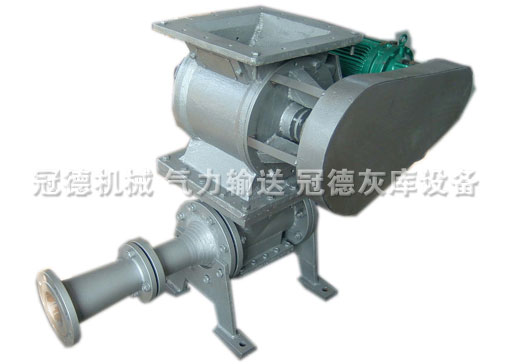

郑州冠德低压连续输送泵

郑州冠德气力连续输送泵锁气供料阀和泵体喷嘴结构合理,有效避免了返气串气现象,延长了输送泵使用寿命。冠德GSB型连续输送泵适易输送容重1.5以下的各种粉状及颗粒状物料,具有防尘效果好,便于实现机械化、自动化,可减轻劳动强度,节省人力,目前广泛应用于电厂除尘器下粉煤灰输送、生物质电厂飞灰输送、磨粉进库输送、烧秸灰输送、垃圾焚烧飞灰输送、粉煤灰倒库输送、石灰石粉输送、炉内喷钙脱硫输送、氧化铝粉输送、高岭土输送、矿粉输送、干窑灰输送、焦粉输送、水泥粉料输送等干燥松散粉料的中短距离输送,在水泥、电力、冶金、铝业、矿山等行业显示了强大的生命力,受到了广大用户和工程技术人员好评。

冠德GSB型低压连续输送泵技术参数
项目\型号规格 PSB100-5 PSB125-10 PSB125-15 PSB150-20 PSB200-30 PSB200-50 PSB200-80
输送能(t/h) 3-5 5-10 10-15 15-20 20-30 30-50 50-80
匹配风机风量(m3/min) ≤15 ≤22 ≤35 ≤45 ≤55 ≤65 ≤75
进气/出料管道匹配 DN100/DN125 DN125/DN150 DN125/DN150 DN150/DN170 DN150/DN200 DN200/DN200 DN200/DN250
管内设计流速(m/s) 12-16 12-16 12-16 12-16 12-16 12-16 12-16
工作压力(kPa) ≤98.8
泵本体材质 铸铜件组合钢件
锁气器配置功率(kW) 1.5 1.5 2.2 2.2 3.0 3.0 4.0
设备总重量(t) 1.0 1.4 1.8 2.2 2.5 2.6 3.0

GSB型低压连续输送泵工作原理
GSB系列低压连续输送泵是运用气固两相流和流态化技术相结合而设计的新型低压连续输送设备,粉体从卸料口进入锁气供料阀,在阀芯锁气过程中将粉体均匀旋入料气混合室,加之底部气化装置的流化作用,使物料气化而成悬浮状态,在双环式喷嘴高速射流作用下,加强粉体流化后送入文丘里加速喷射室,高速的气流喷射使锁气旋转阀下部相对于管道内气流压力而产生负压,减小了与外部环境的压力差,有利于喂料,粉体以悬浮流进入输送管道,将粉体输送至受料仓内,空气经仓顶料气分离器过滤后排入大气,粉体在重力作用下落入受料仓内完成粉体输送。

郑州冠德GSB低压连续输送泵

GSB系列低压连续输送泵专为较短输送距离和连续输送而设计,因输送压力低,设计当量输送距离一般≤300m,垂直爬高30m,粉体比重≤1.5t/m3,粉体细度≥20目,含水率≤3%,粉体最高瞬时温度≤250℃,特别适合炉内喷钙脱硫和自备电厂除灰系统以及多灰斗除尘器下输灰工况要求。

冠德GSB低压连续输送泵优势
1、设备投资小,用一台连续输送泵可替代二台仓泵,降低了设备投资,系统可靠性高,经济合理,造价低,系统运行费低。
2、低压连续输送泵的用气压力为0.04MPa-0.1MPa,降低了供气压力,节约了耗气量,同时降低了电机功率。
3、降低了维修费用,低压连续输送系统一次安装调试投运后,基本不用操作,几乎没有维护量,检修工只须定期检查即可。
4、低压连续输送机设备密封性较好,运行可靠,无堵管现象,环境面貌得到完善。
5、郑州冠德机械所选气力输送方案可靠、简单、经济、实用、自动化程度高,减轻劳动强度,节省人力,在全国各地有项目业绩,其中使用单位代表有:华润热电、中岳电力、中联水泥以及各地龙头企业和多个地区地方大中小型热电厂、化工、水泥、氧化铝、生物质电厂等。
6、操作方便,设备及管道磨损小、使用寿命长。GSB低压气力连续输送泵本体控制只有电动叶轮锁气器,则设备本体控制只需“启动”或“停机”操作,设备运行只需巡视,不需要人工值守。由于连续输送泵工艺系统简单,所配置的控制系统也相应简单。由于采用低压输送,设备及输灰管内流速较低,输送浓度恒定。因此,系统设备和管道磨损小、使用寿命长。
7、低压连续输灰系统布置方便灵活,对气源的品质要求不高。连续输送泵体积小,安装高度较低,因此在系统布置时方便灵活,可完全满足工程布置需要,连续输送泵动力气源,一般采用罗茨风机,无需设立空气净化系统,根据系统设计,只对风量和压力有一定的要求,根据客户情况也可使用现场已有的空压机压缩气源。

“保证系统高效运行、不做多、只做精做好”是冠德的发展宗旨,“打造高品质、符合环保标准”是冠德的生产理念,“让客户采购放心、业主使用满意”是冠德的经营理念;郑州冠德机械为福建龙净环保、浙江菲达环保、同方环境等环保公司提供气力输送泵、灰库设备、508真空压力释放阀等环保设备的供货,气力输灰成套设备用于华润电力、中岳电力、河南焦煤集团、煤矸石发电厂等热电企业,产品质量稳定,深受广大用户的信赖,确定了郑州冠德在气力输送工程设计和生产领域的优良品质形象;郑州冠德机械打造气力输送和灰库设备高品质标准化、环保高效,可按用户需求尺寸加工定制,提供低压连续输灰系统设备选型、参数和报价,欢迎咨询洽谈。
