气力输送料封泵

气力输送料封泵
气力输送料封泵

气力输送料封泵简介介绍
冠德气力输送料封泵属于低压稀相连续微正压粉状物料输送设备,物料经集料仓落料管自然流动下料至料封泵泵体,采用气源射流原理,利用高速气流的引射作用来输送粉状物料,整套系统除进气阀及料口蝶阀外,没有其他阀门,操作程序简单,全程封闭输送、无扬尘、低噪音、指标符合环保要求。低压输送料封泵没有启动部件,在高寒地区使用亦不会因冷冻而操作失灵、在潮湿地区也不会因潮湿而影响输送,因此在高寒和潮湿地区使用料封泵工况表现优势明显。

知名气力输送料封泵厂家冠德机械与国内各大环保类阀门类公司合作供货,气力输灰成套设备用于各大热电企业,比业内同类产品寿命多1-3年。

LFB系列料封泵是冠德机械采用全新设计方案制造的低压、稀相气力输送设备,该泵与单仓泵、斗式提升机等设备相比具有体积小、风压低、磨损小、易损件少、维修费用低、密封性好、无扬尘、操作简便等特点。冠德料封泵适易输送容重1.8以下的各种粉状及颗粒状物料,广泛应用于水泥、电力、冶金、铝业、矿山等行业,特别是近几年,冠德封料泵已逐渐进入电力、水泥行业,显示了强大的生命力,受到了广大用户和工程技术人员的好评。

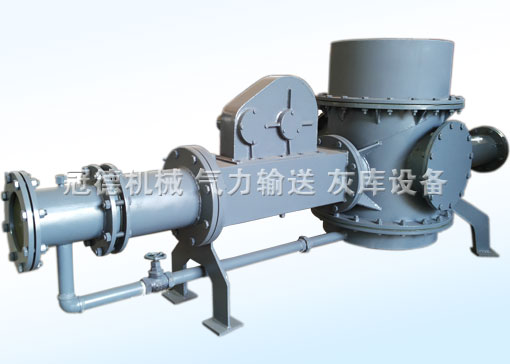

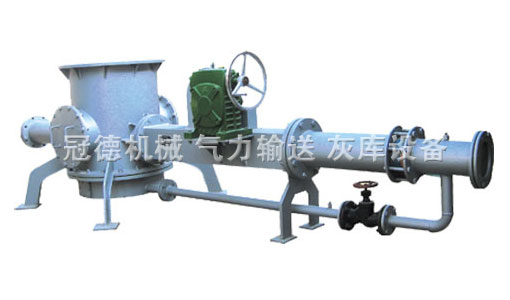

冠德气力输送料封泵

冠德低压输送料封泵应用
冠德气力输送料封泵只需配上气源风机和输送管道即可运行,动力气源使用罗茨风机也可使用空压站集中气源,在料封泵输送过程中,空气密度变化小,系统压损小,罗茨风机运行时风量可保持大体不变,在管道阻力增加时,出口压力提高,不易引起管道阻塞。
冠德气力输送料封泵具有防尘效果好,便于实现机械化、自动化,可减轻劳动强度,节省人力,目前广泛应用于电厂除尘器下粉煤灰输送、生物质电厂飞灰输送、磨粉进库输送、烧秸灰输送、垃圾焚烧飞灰输送、粉煤灰倒库输送、石灰石粉输送、氧化铝粉输送、高岭土输送、矿粉输送、干窑灰输送、焦粉输送、水泥粉料输送等干燥松散粉料的中短距离输送。
冠德气力输送料封泵可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式,所以受地形的限制很小,全程采用封闭式输送,对于气候的要求也不是很大,可以根据用户现场灰斗料口距离确定是否两落灰口合用一台输灰泵,为用户节省设备投入费用,最大串泵不超过4台(即4台共一根输灰管)。

冠德气力输送料封泵技术参数
型号 输料管(mm) 输送量(t/h) 风量(m3/min) 风压(kPa) 功率(kW) 输送长度
LGFB75 108 1—3 3—9 40—98 3—15 30—500
LGFB100 133 3—7 9—20 40—98 15—45 30—500
LGFB150 159 7—13 20—36 40—98 45—75 30—500
LGFB200 219 13—18 36—50 40—98 75—90 30—500
LGFB250 273 18—25 50—70 40—98 90—110 30—500
LGFB300 325 25—35 70—98 40—98 110—132 30—500
LGFB400 426 35—45 98—130 40—98 132—220 30—500

冠德气力输送料封泵组成
冠德气力输送料封泵系统由气源部分、料封泵、落灰斗及落灰管、输灰管道组成。冠德LGFB型料封泵结构包括:止回阀、活动风管、减速齿条传动装置、喷射管、下进气箱、泵体流化室、喷嘴、渐扩渐缩扩压管。
冠德LGFB型料封泵属于工业上常用的气力输送中的一种正压输送系统,输送过程是在全封闭状态下进行,对环境几乎没有污染,设备的投资费用低,冠德料封泵结构简单、体积小、重量轻,输送管线简便易安装,土建投资非常少,气力输送料封泵在运转过程中的维修工作量非常小,一般只更换喷嘴、出料扩散管,偶尔需要换换进气管的密封盘根,后期维修费用低。

低压气力输送料封泵工作原理
由气源来的低压空气,经调节阀(或减压阀)蝶式止回阀、活动风管、喷嘴进入泵体流化室内,当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压管之间的高速气流区时,即被吹散。加之底部气化装置的流化作用,使物料气化而成悬浮状态。此后即被高速气流送入扩压管的渐缩管内,流经喉部扩散管,进入输送管路,送至所要求的卸料点,即完成送料过程。

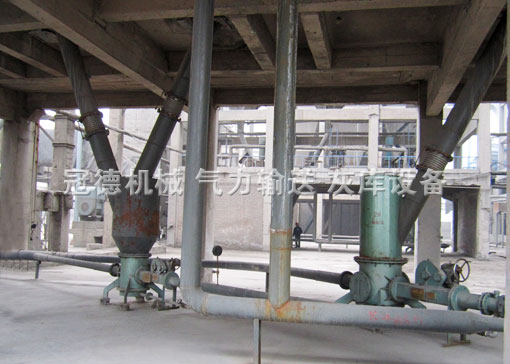

冠德气力输送料封泵使用现场

气力输送料封泵安装运行
冠德气力输送料封泵无需固定,不用基础处理,直接放在水泥地平即可,无振动,出料方向360度任意可调,在用户提供较为准确的输送能力、较为准确的计算长度后,冠德机械技术人员可计算选型送料管直径、需风量、需风压等参数。
1、一般情况下,料封泵装在料仓库底,落料顺畅,如果放不在库底,置于旁边亦可,但落料管斜角≥45°;如果装在电除尘落灰斗下部,可以一斗一泵,亦可两斗两斜管一泵;特殊情况亦可四斗四斜管插入一台封料泵中,但所有落灰斜管的斜度均应≥45°。
2、冠德机械LGFB型料封泵一般置于坚硬的水平地面上即可,无需打基础安装地脚螺栓,当风管、出料管连接好以后,即可投运,但要求进风管与泵管连接时应安装一个挠性接头。
3、冠德机械LGFB型料封泵的总高(包括料封泵灰斗)一般为3.5-4.5m,根据现场实际情况亦可适当变动。
4、冠德机械LGFB型料封泵放置出口方向,可根据现场情况而定,一般朝向灰库所在位置的方向为宜,或根据管路的走向而定。
5、低压料封泵连续输送装置要求库顶收尘器的气体散放量应大于料封泵风机送料带风总量,勿使库内出现正压情况,以免影响输灰系统工作。
6、要求气源、料封泵、输灰管全系统密封良好,漏风率小于0.2%。
7、冠德机械低压输送料封泵系统气源管道、送料管用无缝钢管,弯头采用陶瓷耐磨弯头,确保输灰管道耐磨性好,使用寿命长。

冠德气力输送料封泵优点
低压输送料封泵体积小,风压低0.04Mpa-0.1Mpa,该泵与仓泵,螺旋泵相比节电30%以上,与提升机螺旋输送机相比节省80%的配件维护费,布置方便灵活。
气力输送料封泵以空气为动力,既环保又节能,泵体采用采用最先进的焊接工艺焊接而成,结构坚固、耐磨蚀、全密封。
冠德料封泵在输送干性粉状物料的过程中不会有粉尘飞扬,避免了对环境的二次污染,不但减轻了工人的劳动强度,而且还保证了工人的健康,是一个性价比高的环保设备。
冠德料封泵低压力输送,设备密封性较好,运行可靠,无堵管现象,环境面貌得到完善。
冠德机械料封泵运转可靠,几乎没有易损件,降低了维修费用,冠德低压输送料封泵系统一次安装调试投运后,基本不用操作,几乎没有维护量,检修工只须定期检查即可。
LGFB型料封泵经济合理,造价低,由料封泵组成的低压连续气力输送系统,由于具有上述特点,运行指标优越从而深受建设单位和运行使用部门的欢迎。

冠德机械低压气力输送料封泵设计原则
工艺简单、系统运行安全可靠、维护方便,以实用可靠为原则。
经济合理,一次投资和运行费用低,综合效益高。
符合环保要求,不产生二次污染。

电厂企业气力输灰选用冠德料封泵相比更高效低耗,冠德LGFB料封泵是一种粉煤灰气力除灰输送泵装置,自身没有动力,动力气源使用罗茨风机或者压缩空气,是管道方式气力除灰的新设备,冠德料封泵是郑州和巩义地区老品牌技术气力输送料封泵厂家,兼制造、设计选型、售后安装于一体,欢迎咨询。

郑州冠德机械将利用自身在气力输灰和灰库设备行业的工程经验,和除灰灰库设备专业生产制造厂家的优势,紧密贴近全国各地的环保工程公司和热力公司,将售后服务和维修维护工作放在首位,使得灰库设备供货和热电厂气力输灰运行,始终保持处于良好的工作状态。

数十年来冠德人专注于粉状、颗粒状物料气力输送设备研发制造,利用高速气流的引射作用来输送粉状物料,高效低耗几乎没有什么维修量和磨损件;用于粉煤灰输送、高岭土输送、氧化铝粉输送、塑料颗粒输送、木屑碎料输送、焦灰粉输送、石灰石粉输送、干窑灰输送、水泥粉料等干燥松散粉料的中短距离输送。

冠德机械专注于气力输灰设备制造研发,技术成熟,近年来用户已达几百家,是中铝公司定点供货商,可放心使用。目前在全国500余家电力、石化、水泥、冶金、化工、有色金属、食品、制药、建材等行业使用,并出口到马来西亚、埃及、印度、越南、老挝、缅甸、哈萨克斯坦等国家和地区,赢得广大用户的好评和信赖。

郑州冠德机械连续三年无客户质量投诉,项目业绩逾近500家;
冠德灰库设备实现库存现货,3-4天可送货至客户地区;
冠德产品出厂前均经过试机运行和压力测试,让客户采购放心,业主使用满意。
