气力输灰泵

气力输灰泵
气力输灰泵

新型气力输灰泵简介及工作原理
冠德GSB型气力输灰泵是一种低压稀相连续气力输送设备,又称气力输灰喷射泵低压连续输灰泵,属于新型高效低耗低压稀相输送泵,是利用高速气流的喷吹引射作用来输送粉状物料,气流经进风管、泵体,进入流化室,在喷嘴与内文丘里管之间形成负压区,将流态气固混合化的物料吸入输料管,再经扩散管段减速增压,以悬浮流进入输送管道,将飞灰输送至受灰库内,空气经仓顶布袋除尘器过滤后排入大气,飞灰在重力作用下落入灰库内,完成气力输灰过程。

冠德机械与国内各大环保类阀门类公司合作供货,气力输灰成套设备用于各大热电企业,比业内同类产品寿命多1-3年。

冠德新型气力输灰泵应用
冠德GSB型气力连续输灰泵只需配上气源风机和输送管道即可运行,整套系统除进气阀及下料口蝶阀外,没有其他阀门,在输送距离500m,提升高度40m范围内使用效果佳。冠德气力输灰泵具有防尘效果好,便于实现机械化、自动化,可减轻劳动强度,节省人力,目前广泛应用于电厂除尘器下粉煤灰输送、生物质电厂飞灰输送、烧秸灰输送、垃圾焚烧飞灰输送、粉煤灰倒库输送、石灰石粉输送、氧化铝粉输送、高岭土输送、矿粉输送、干窑灰输送、焦粉输送、水泥粉料输送等干燥松散粉料的中短距离输送。

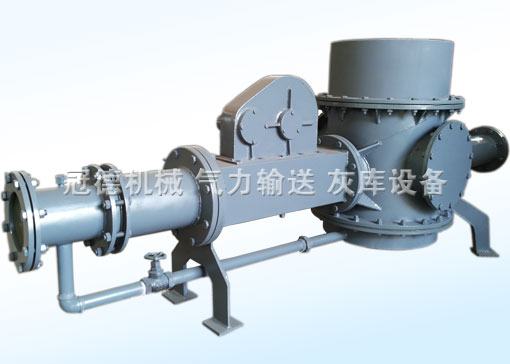

冠德连续输灰泵结构
新型气力连续输灰泵结构简单,磨损件少,几乎没有什么维修量,主要有风管执行机构、活动风管、喷嘴、泵体流化室、文丘里收缩渐扩管等部件组成。

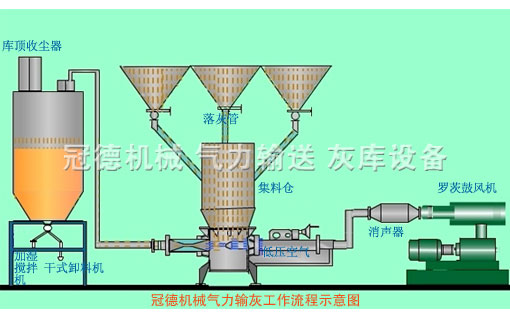

冠德气力输灰泵示意图

冠德气力输灰泵优势特点
1、设备投资小,粉体由灰斗落料管自然流动下料至封闭的泵体流化室,整套系统除进气阀及料口蝶阀外,没有其他阀门,结构简单,运转可靠,后期几乎没有什么维修量和磨损件。
2、冠德气力输灰泵是低压稀相气力输送,用气压力为0.04MPa-0.1MPa,管道磨损小,设备密封性好,输送量大,运行可靠,无堵漏现象,使用寿命长,降低了供气压力,节约里耗气量,同时降低了电机功率。
3、冠德气力输灰泵为稀相连续微正压粉状物料输送设备,全程封闭输送、无扬尘、无返吹现象、低噪音、指标符合环保要求。
4、高效低耗,降低了维修费用,气源采用罗茨风机(也可采用现有压缩空气动力源,中央气源给多系统设备集中供气),用电量小,冠德气力输灰系统一次安装调试投运后,基本不用操作,几乎没有维护量,检修工只需定期检查即可。
5、冠德机械所选气力输灰方案可靠、简单、经济、实用、自动化程度高,减轻劳动强度,节省人力,在全国各地有项目业绩,其中使用单位代表有:华润热电、中岳电力、河南焦煤集团、永煤集团、煤矸石发电厂、中联水泥以及各地龙头企业和多个地区地方大中小型热电厂、化工、水泥、氧化铝、生物质电厂等。

冠德气力输灰泵技术参数
型号 输料管(mm) 输送量(t/h) 风量(m3/min) 风压(kPa) 功率(kW) 输送长度
GSB75 108 1—3 3—9 40—98 3—15 30—500
GSB100 133 3—7 9—20 40—98 15—45 30—500
GSB150 159 7—13 20—36 40—98 45—75 30—500
GSB200 219 13—18 36—50 40—98 75—90 30—500
GSB250 273 18—25 50—70 40—98 90—110 30—500
GSB300 325 25—35 70—98 40—98 110—132 30—500
GSB400 426 35—45 98—130 40—98 132—220 30—500

气力输灰泵系统选型需要提供哪些现场工艺参数
选用低压气力输送设备GSB输灰泵为核心设备组成气力输送系统,首先用户应提供系统要求输送量,输送距离,输送高度,下料口到地面高度,终端灰库仓容大小,或物料的理化参数、最高温度和正常工作温度;若是锅炉除尘器下,则应提供除尘器灰斗布置及灰量分配等基本参数。然后由冠德机械技术人员先确定输送基本方案,如所需气量、如何分组、输灰泵型号、进气和输送管道配置、库顶除尘器配置,最终由用户审查确定。

冠德气力输灰喷射泵可以根据系统具体情况,布置成单泵单管或多泵共管、多泵共气源等型式,所以受地形的限制很小,全程采用封闭式输送,对于气候的要求也不是很大,可以根据用户现场灰斗料口距离确定是否两落灰口合用一台输灰泵,为用户节省设备投入费用,最大串泵不超过4台(即4台共一根输灰管)。

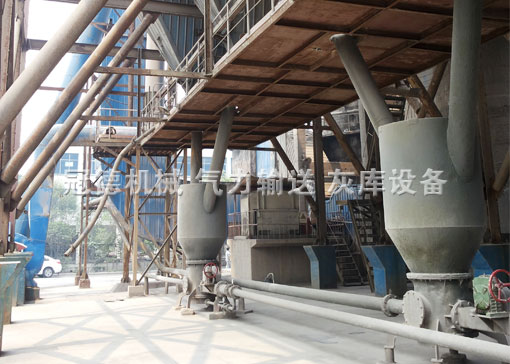

气力输灰现场

近年来干灰输送大多使用密相输送仓泵,但就目前运行情况看使用仓泵由于气压高,耗电量大,维修费用高等原因,既污染环境又浪费资源,给储运煤灰带来不便。而低压连续气力输灰泵风压低、操作简单、维修量小,能连续不断送灰,能够自动调整输灰泵出力达到料气平衡,能够很好的达到输送和收集粉料的效果,送灰媒介压力低,设备管道阀门不宜磨损;相比高压密相输送可节电30%,可节省配件80%维护费,维修量小,易损件少,一般配用罗茨风机即可,运转可靠,几乎没有维修量和易损件。

电厂企业气力输灰选用冠德GSB气力输灰泵相比更高效低耗,GSB输灰泵是一种粉煤灰气力除灰输送泵装置,自身没有动力,动力气源使用罗茨风机或者压缩空气,是管道方式气力除灰的新设备,冠德输灰泵是郑州和巩义地区老品牌技术气力输灰喷射泵厂家,兼制造、设计选型、售后安装于一体,欢迎咨询。

郑州冠德机械将利用自身在气力输灰和灰库设备行业的工程经验,和除灰灰库设备专业生产制造厂家的优势,紧密贴近全国各地的环保工程公司和热力公司,将售后服务和维修维护工作放在首位,使得灰库设备供货和热电厂气力输灰运行,始终保持处于良好的工作状态。

数十年来冠德人专注于粉状、颗粒状物料气力输送设备研发制造,利用高速气流的引射作用来输送粉状物料,高效低耗几乎没有什么维修量和磨损件;用于粉煤灰输送、高岭土输送、氧化铝粉输送、塑料颗粒输送、木屑碎料输送、焦灰粉输送、石灰石粉输送、干窑灰输送、水泥粉料等干燥松散粉料的中短距离输送。

冠德机械专注于气力输灰设备制造研发,技术成熟,近年来用户已达几百家,是中铝公司定点供货商,可放心使用。目前在全国500余家电力、石化、水泥、冶金、化工、有色金属、食品、制药、建材等行业使用,并出口到马来西亚、埃及、印度、越南、老挝、缅甸、哈萨克斯坦等国家和地区,赢得广大用户的好评和信赖。

郑州冠德机械连续三年无客户质量投诉,项目业绩逾近500家;
冠德灰库设备实现库存现货,3-4天可送货至客户地区;
冠德产品出厂前均经过试机运行和压力测试,让客户采购放心,业主使用满意。
