位置:首页>>产品展示

产品展示

粉体气力输送设备

粉体气力输送设备
粉体气力输送设备

郑州冠德介绍粉体气力输送设备
粉体气力输送设备是一种利用气流在管道中运送物料的方法,利用空气气动气流的能量,在密闭管道内沿气流方向输送粉料和颗粒状物料,是流态化技术的一种具体应用,气力输送设备具有防尘效果好,便于实现机械自动化,防止物料受潮污染或混入杂物,可减轻劳动强度,节省人力,在铸造、冶金、化工、建材、粮食加工等行业应用广泛。

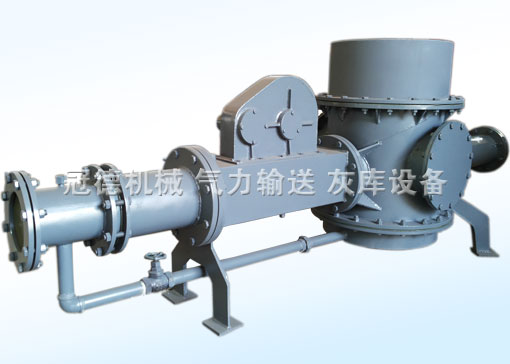

气力输送设备

郑州冠德机械气力输送泵是稀相低压气力输送设备,属于微正压气力输送泵系列,是一种专门用来气动输送粉状物料的低压气力输送设备,物料经集料仓落料管自然流动下料至气力输送设备泵体,采用气源射流原理,利用高速气流的引射作用来输送粉状物料,在当量距离450m,高度40m范围内使用,全程封闭输送、无扬尘低噪音、符合环保。

粉体气力输送设备

冠德粉体气力输送设备操作简便,能连续不断送料,该气力输送设备能自动调整出力,能很好的达到输送和收集粉料的效果,送料媒介压力低,设备管道阀门不宜磨损;整套系统除进气阀及料口蝶阀外,没有其他阀门,维护费用低,连续输送,运行稳定,几乎没有什么维修量和磨损件,冠德机械可按用户要求定制不锈钢材质气力输送设备和适合现场尺寸的粉体气力输送泵。

冠德气力输送设备输送工艺示意图

郑州冠德稀相低压气力输送设备技术参数
型号 输料管(mm) 输送量(t/h) 风量(m3/min) 风压(kPa) 功率(kW) 输送长度
PCB75 108 1—3 3—9 40—98 3—15 30—500
PCB100 133 3—7 9—20 40—98 15—45 30—500
PCB150 159 7—13 20—36 40—98 45—75 30—500
PCB200 219 13—18 36—50 40—98 75—90 30—500
PCB250 273 18—25 50—70 40—98 90—110 30—500
PCB300 325 25—35 70—98 40—98 110—132 30—500
PCB400 426 35—45 98—130 40—98 132—220 30—500

备注:根据需要输送的粉料的特性和输送距离进行选型,可联系我们帮您选择合适的粉体气力输送设备。

冠德气力输送设备工作原理
冠德粉体气力输送设备由活动风管、喷射管、扩散混合室、渐缩渐扩管等部分组成;气力输送设备是利用气力压差原理输送粉料,当物料进入泵体仓后,高速气流通过风管进入混合室把喷嘴周围物料气化,经过气化使物料形成流态化状态,与此同时压缩空气或低压空气经射流喷咀高速喷出,气流在喷嘴与扩压管之间形成局部负压,把气化物料吸入输料管,高速气流带着物料经过拉法尔管进行能量转换后,再次使气物均化,沿输送管道运动前进,即达到粉状物料输送的目的。

冠德气力输送设备

粉体气力输送设备用途
冠德气力输送设备适用于电厂粉煤灰输送、水泥生料输送、矿粉输送、石膏粉输送、高岭土输送、氧化铝粉输送、木屑输送、稻壳输送、秸秆输送、食品级物料气力输送等,可根据具体地形布置输送管道,实现集中、分散、大高度、长距离输送,输送过程不受气侯条件影响,物料不受潮,利于生产和环境保护;含水量多、有粘附性或在高速运动时易产生静电的物料,不宜于进行气力输送。
冠德低压气力输送设备没有启动部件,在高寒地区使用亦不会因冷冻而操作失灵、在潮湿地区也不会因潮湿而影响输送,因此在高寒和潮湿地区使用工况表现优势较为明显。

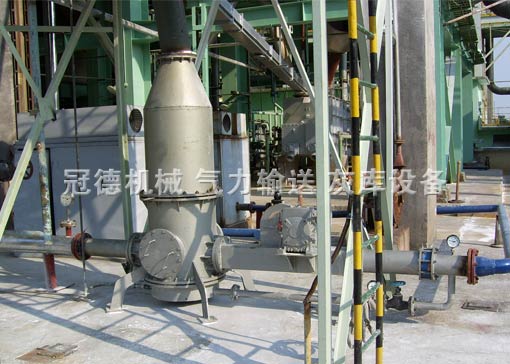

冠德机械气力输送设备现场

冠德气力输送设备在电厂、水泥厂、化工厂、食品厂等行业使用,其结构简单、输送量较大、不占使用场地等优点帮助众多企业完成粉状物料的气力输送工作,帮助企业解决污染大、设备投资大等问题。冠德粉体气力输送设备特点环保低耗,是气力除灰、粉体气力输送入库转运的较好用的设备。

粉体气力输送设备

气力输送根据颗粒在输送管道中的密集程度分为稀相输送和密相输送,稀相气力输送固体含量低于1-10kg/m3,操作气速较高(约18-30m/s),输送距离基本上在300m以内。以冠德GSB气力输送泵来说,输送操作简单无机械转动部件,输送压力低,无维修、免维护;密相气力输送固体含量10-30kg/m3或固气比大于25的输送过程,操作气速较低,用较高的气压压送。

冠德气力输送设备

稀相低压气力输送设备能够连续不断输送,粉料自身的压力落料至低压气力输送设备流化室,通过空气气化连续输送;仓式泵属于密相输送,输送距离远,输送量大,缺点是造价高,易损件多。低压气力输送设备的喷射装置利用喷嘴形成高速射流,将物料及输送气体均匀混合,并将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地,整体结构简单。

冠德粉体气力输送设备

冠德粉体气力输送设备工艺流程
冠德气力输送泵可实现几处向一处集中输送,供料点可以是一个或几个,料管可以装一根或几根支管;不但可以将几处从料点的物料依次输送卸料点,而且也可以同时将几处供料点的物料输送至卸料点。冠德气力输送泵受料器的作用是进人物料,造成合适的料气比,使物料启动、加速;分离器的作用是将物料与空气分离,并对物料进行分选。气力输送泵锁气器的作用是均匀供料或卸料,同时阻止空气漏人;风机的作用是为系统提供动力,稀相低压气力输送设备的压送系统则需用罗茨鼓风机或空压机。

冠德机械气力输送设备发货

冠德低压气力输送设备特点
1、结构简单、运行较可靠、输送稳定,用一台低压气力输送设备可代替二台或四台仓泵,减少了设备投资。
2、操作简单、布置方便灵活。
3、全密封、无污染输送,满足自身环保及工程对所输物料的品质要求,低压力输送(工作压力0.03-0.1MPa),全密封输送,外界物质不能进入管内,因此不会引起所需物料性质的任何改变,管道磨损小,运行较可靠,基本无堵、漏现象,使用寿命较长。
4、对气源的品质要求不高,系统可靠性较高,低压稀相气力输送系统具有其它任何气力输送设备组成的输送系统无法达到的可靠性。由于低压连续输送系统一般采用罗茨风机(也可使用空压机),无密相气力输送工艺中阀门的频繁动作,设备故障率降低很多。
5、冠德机械所选气力输送方案较为可靠、简单、经济、实用、自动化程度高,减轻劳动强度,节省人力,用于热电厂、化工、钢厂、水泥、氧化铝、生物质电厂等。

仓式泵密相气力输送系统输送过程
1、系统处于进料状态,这时进料阀、排气阀打开,进气阀、出料阀关闭,物料在重力作用下落入泵内。
2、当1个或多个泵内料位计被覆盖,或达到设定落料时间时,进料阀、排气阀关闭。
3、在进料阀、排气阀关闭并且充气密封结束后,进气阀、出料阀打开,物料进入管道开始输送。在输送过程中,应根据压力调整气阀的开关状态,以控制管道的输送压力,防止堵管。
4、当管道输送压力低至设定值时,进气阀、出料阀关闭,经过一个停止时间延迟,循环复位,等待下一循环开始。

郑州冠德机械气力输送设备系统售后服务
提供选型设计方案,对管道走向及布置提出布置建议;
技术员指导安装调试;
提供设备操作说明书,技术培训;
培训操作人员及检修人员,操作人员能达到独立操作,检修人员能排除一般故障;
运行中设备出现业主方人员无法处理的问题,立即响应解决问题。

作为一家研发制造粉状物料气力输送设备的公司厂家,郑州冠德机械一直重视产品的低耗环保,公司所生产的多种气力输送设备在业界赢得了良好的口碑,得到了广大客户的称赞,整套气力输送系统中,GDPCB粉体气力输送设备是核心,使用气力输送设备来输送物料,可提高整体的输送效率,保护企业生产环境。
相关系列产品有:气力输灰泵、LFB型低压输送料封泵、气力输送器、气力输送成套设备、连续低压粉体气力输送泵、508真空压力释放阀、SZJ型双轴加湿搅拌机、干灰散装机等,欢迎咨询气力输送设备资料及报价。
