位置:首页>>产品展示>> 干灰散装机

产品展示

干灰散装机

干灰散装机
干灰散装机

郑州冠德机械专注于制造气力输灰设备和灰库设备,坚持“打造高品质、符合环保要求”的生产理念,产品出厂前均经过试机测试,让客户采购放心,业主使用满意。冠德SZJ100干灰散装机是在汲取业内灰库散装机优点的基础上制造的新一代粉状物料散装设备,适用于电厂、铝业、冶金、水泥、化工等行业,干灰散装机与输送斜槽、电动给料锁气器、气动阀门等设备配套,将干燥的粉状物料装入罐式散装汽车中,配有全自动的控制系统;库底干灰散装机在热电厂主要用于干式除尘器、灰仓或储灰库、渣库下粉煤灰装车、装船,与料库下给料设施联锁运行,装满后可自动停止装料,实现自动化控制,装车效率高,工作全过程处于封闭状态,有效防止粉尘外溢,是散装粉、粒状物料装车、船的理想设备。

冠德机械与国内各大环保类阀门类公司合作供货,气力输灰成套设备用于各大热电企业,比业内同类产品寿命多1-3年。冠德干灰散装机外形和进出口尺寸也可按照客户需求定做,使用单位有:华润热电、中岳电力、河南焦煤集团、永煤集团、煤矸石发电厂、中联水泥以及各地龙头企业和多个地区地方大中小型热电厂、化工、水泥、氧化铝、生物质电厂等。

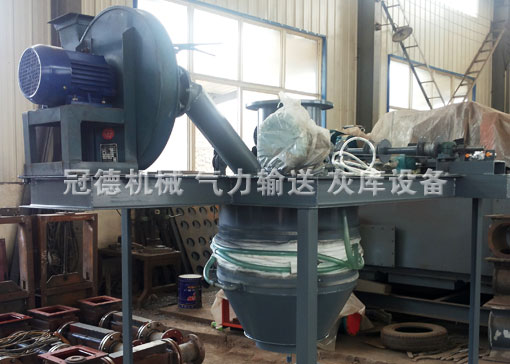

SZJ100干灰散装机

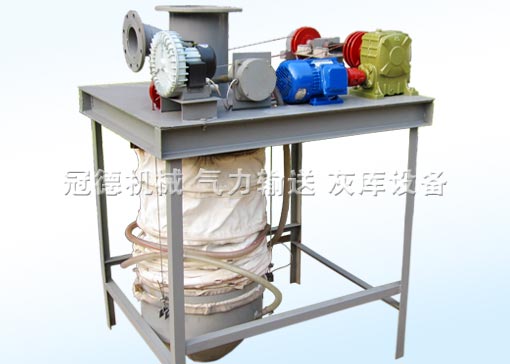

干灰散装机主要结构组成
冠德SZJ型干灰散装机由传动系统、下料系统、收尘系统(含引风机)、控制系统(含专配电气控制箱)组成,库底干灰散装机结构由卸料散装头、耐磨钢制伸缩节、外伸缩布袋、自动升降卷扬机、升降电机、减速机、钢丝绳、导绳器装置防跑偏、信号风机、信号风管、料位信号器、平衡开关、排风管、排尘风机、电控柜及槽钢底座等组件组成一个完整的卸料装车系统。
冠德干灰散装机卷扬机构对伸缩节提升平稳,升降钢丝绳配有导绳器防跑偏,自动抱闸、锁紧装置安全可靠。冠德ZSJ100D干灰散装机结构紧凑,性能稳定可靠,操作维修方便,装车效益高,无粉尘泄漏污染,料位计控制准确,控制系统可以全自动运行及手动运行,是库下粉状物料理想装车设备。
100干灰散装机排尘风机的作用是在煤灰装车时,抽吸水泥车内的气体送往储灰罐,达到压力平衡,不让水泥车冒灰,保持装灰现场的清洁。

冠德机械干灰散装机技术参数
项目\型号 SZJ150-1500 SZJ150-2200 SZJ150-3000
出料口伸缩距离(mm) 1500 2200 3000
出料口升降速度(m/min) 9 9 9
出料口径(mm) Φ203 Φ203 Φ203
进料口径(mm) DN200(PN1.0) DN200(PN1.0) DN200(PN1.0)
设计出力(t/h) 100-200 100-200 100-200
外形尺寸(mm) 1120×900×1200 1120×900×1500 1120×900×2000
重量(kg) 320 380 460
排尘风机参数 型号9-19No4A 全压3500Pa 流量1480m3/h N=3kW
升降装置参数 电机0.75kW 三相380V JC25%
1、安装尺寸可按照客户要求定做。
2、为有效地控制装车速度,配套定量给料设备电动给料机,将给运行带来很大方便。
3、本产品配套供应电控柜,可控制二台(或一台)散装机运行。

冠德机械SZ型干灰散装机做了如下改进:1、内伸缩下料筒改为钢质结构,寿命比布袋提高8-10倍,减少下料阻力,产量最高可达200t/h。2、料满控制器由原微压控制器改为阻旋式料位控制仪,克服了经常因堵塞而影响控制信号的弊端。

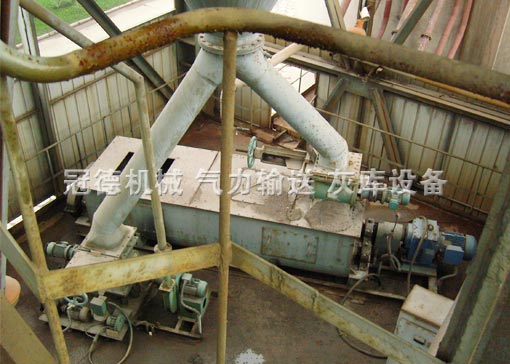

冠德库底干灰散装机使用现场

干灰散装机工作原理
干灰散装机工作时物料通过下料管靠自重流入料罐,下料管与吸尘管间灰尘经排尘风机排入收尘袋或灰库,下料管与吸尘管是可伸缩管,借助其下降、上升,散装头的升降是通过卷扬机传动系统,及其安全控制装置、松绳机构来实现的。
打开散装机控制系统开关,散装机伸缩节伸长,当散装头锥面下降到与汽车入灰口上部密合时,钢丝绳变松,计数器上的限位开关发出电信号反馈给控制系统,关闭卷扬电机,并打开排尘风机和喷吹阀,开始装料;当物料装满料罐时,料位计发出信号,反馈给控制系统,控制系统自动关闭气动闸板阀和排尘风机并提升散装头;当散装头提升到预定位置时,计数器上的到位开关发出电信号,反馈给控制系统,自动关闭卷扬电机,完成一次物料的装卸过程。

冠德干灰散装机伸缩头内衬采用钢短节伸缩,对位灵活方便、准确,伸缩头的结构保证在卸料不产生变形,无堵灰现象,不磨损、耐温,干灰库底散装机的内伸缩节采用耐磨材料16Mn,卸料头的行程伸缩行程3000mm,伸缩头料位计应灵敏可靠,灵敏可靠。干灰散装机伸缩布袋选用涤纶绒布和涤纶针刺毡,具有耐酸性和耐久性;在处理高温烟气(<250℃)时,主要选用石墨化玻璃丝布,在某些特殊情况下选用炭素纤维滤料等。

冠德干灰散装机质量优良,配置标准品质好,符合环保要求,且价格不高,灰库库底干灰散装机厂家冠德机械输灰灰库设备有气力喷射泵、粉体气力输送设备、料封泵、输粉机、送粉机、灰库配套设备508真空压力释放阀、双轴加湿搅拌机、干灰散装机、空气电加热器、150×300气化板气化槽等;坚持“打造高品质、符合环保标准”的生产理念,公司具备完善的质量管理体系,产品出厂前均经过试机运行和压力测试,冠德机械数十年来从事气力输送系统领域工作,具有丰富的设计、制造、安装、调试运行经验,欢迎咨询洽谈。
